如何使用Signavio打包Activiti Modeler

1.简单说明Activiti Modeler

Activiti Modeler是用来设计BPMN2.0规范的可视化设计器,使用开源的Signavio源码构建打包。

在Activiti 5.6版本之前安装包里面自带Activiti Modeler,之后就需要手动打包了,最近很多人询问如何打包运行,所以写此博文详细说明。

2.下载Signavio

Signavio托管在googlecode上,地址:http://code.google.com/p/signavio-core-components/,可以通过Svn Checkout方式下载源码:

svn checkout http://signavio-core-components.googlecode.com/svn/trunk/ signavio-core-components

3.配置打包任务属性

Signavio是通过ant构建打包的,在打包之前需要更改一下build.properties文件的属性值。

  • version:这个版本随便定义,我是按照Activiti的最新版本定义的,例如当前最新的版本号是5.9;

  • war:这个属性定义打包的war文件的名称,即:foo.war,我们设置为activiti-modeler

  • configuration最重要的一个属性,定义打包的风格,默认支持三种:default, Activiti, jBPM;其实说风格也是授权,因为Activiti Modeler是Signavio捐赠给Activiti的。这里我们定义为Activiti,对应的配置目录在signavio-core-components/configuration/Activiti;

  • host:这里顾名思义就是要配置运行时的域名以及端口号,根据自己的实际配置设置;可以定义为https协议。

  • fileSystemRootDirectory重要,属性的含义是制定保存workspace工作去的目录;这个属性导致很多人启动服务失败,因为制定的目录不存在导致Signavio报错;所以要事先准备好一个目录用来保存设计的文件(流程定义);注意:不要使用反斜杠(\),而是所有的操作系统都使用正斜杠(/)来定义目录,例如:/home/henryyan/work/workspace/signavio

4.执行打包

支持多种打包、部署方式,也支持多种Web容器(JBoss、Tomcat)。

4.1 all-in-one方式

这个也是最常用的方式,在signavio-core-components目录执行命令:

ant build-all-in-one-war

执行完命令之后在signavio-core-components/target目录就出生成activiti-modeler.war,现在就可以把这个war包部署到tomcat或者其他容器中运行了。

4.2 直接部署到Web容器

需要设置属性:

  • dir-tomcat-webapps:此属性在运行下面的命令的时候会用到,含义为指定打包文件部署的容器web根目录,例如我的tomcat配置:/home/henryyan/work/tools/apache/tomcat/tomcat-6.0.32-activiti-modeler/webapps

  • dir-jboss-webapps:同dir-tomcat-webapps,只不过容器类型不同而已。

可以通过如下命令直接打包+运行设计器:

ant build-and-deploy-all-in-one-war-to-tomcat

等待任务结束之后在dir-tomcat-】webapps的属性值对应的目录中就看到了activiti-modeler.war文件了,现在你可以启动tomcat访问了。

4.3 Windows打包报错

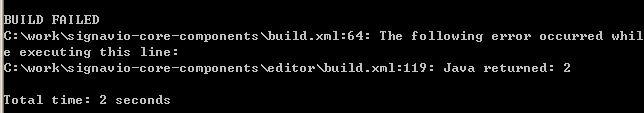

又是烦人的编码问题,如图:

不过好在有人遇到过,我把解决办法搬过来整理分享给大家。解决办法就是设置编码为UTF-8。

官网的WIKI特别之处了UTF-8 Encoding Configuration

A lot of users face issues regarding an invalid encoding that may result in corrupted model files.
That is why it is very important that you ensure the usage of UTF-8 encoding in the whole application stack.

用编辑器打开signavio-core-components/ editor/build.xml文件。

  1. 找到<target name="com.signavio.editor.js.concat">,紧随其后添加一行配置代码:<property name="charset" value="utf-8"/>标签中的<concat destfile='${build}/oryx.debug.js'>修改为<concat destfile='${build}/oryx.debug.js' encoding="${charset}" outputencoding="${charset}">。
  2. 找到<target name='com.signavio.editor.js.compress代码处,更改次target内的<java dir="${build}" jar="${root}/lib/yuicompressor-2.4.2.jar" fork="true" failonerror="true" output='${compress.temp}'>;将其中的yuicompressor-2.4.2.jar更改为yuicompressor-2.4.7.jar。

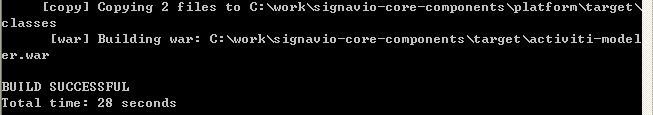

  3. signavio默认使用yuicompressor-2.4.2版本压缩javascript和css文件,为了解决编码问题我们需要使用最新版本替换2.4.2版本,笔者在撰稿的时候最新的yuicompressor版本为2.4.7,读者也可以直接下载最新版本。访问http://yuilibrary.com/download/yuicompressor/ 下载第一个版本的压缩包,解压提取build/yuicompressor-2.4.7.jar文件并复制到signavio-core-components/yuicompressor/editor/lib目录中。再次执行打包命令ant build-all-in-one-war一切正常,截图证明。

原创文章,转载请注明:转载自:如何使用Signavio打包Activiti Modeler
