让Activiti记录变量历史信息

可能你在苦恼这个问题,因为在跟踪已结束流程的时候需要获取流程办理中设置的变量值(可以分析每个节点办理的详细状态),今天我们就来探索一下如何实现。

1.Activiti表结构设计

Activiti的表结构设计分为两种类型:运行时(ACT_RU)、历史(ACT_HI)。

1.1 运行时变量

所有运行时的变量都保存在表:ACT_RU_VARIABLE中,这些变量可以在启动流程、完成任务、动态添加的方式插入到数据库,以便流程在处理中可以根据变量的值决定流程的走向。

1.2 历史变量呢?

为什么没有ACT_HI_VARIABLE这张表呢?

我在开始的时候也是苦恼为什么没有这张表,导致在跟踪历史流程信息的时候不能获取变量。

2.了解历史级别

Activit默认提供了4中历史级别:

  • none: 不保存任何历史记录,可以提高系统性能;

  • activity:保存所有的流程实例、任务、活动信息;

  • audit:也是Activiti的默认级别,保存所有的流程实例、任务、活动、表单属性;

  • full: 最完整的历史记录,除了包含audit级别的信息之外还能保存详细,例如:流程变量。

对于几种级别根据对功能的要求选择,如果需要日后跟踪详细可以开启full

3.配置历史级别

3.1 在XML中配置

在引擎BeanprocessEngineConfiguration中配置:




3.2 动态配置

ProcessEngine processEngine = ProcessEngineConfiguration
  .createProcessEngineConfigurationFromResourceDefault()
  .setHistory(ProcessEngineConfiguration.HISTORY_FULL)
  .buildProcessEngine();

4.读取历史变量

现在再重启你的应用,启动流程或者在任务complete之后查看ACT_HI_DETAIL表的数据已经记录了。

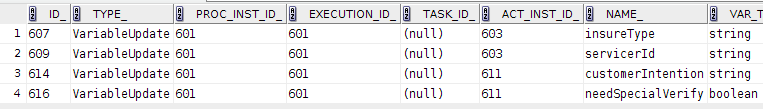

开始full历史级别后保存的历史信息

4.1 Java代码-5.10版本之前

List list = historyService.createHistoricDetailQuery().processInstanceId(processInstance.getId()).list();
for (HistoricDetail historicDetail : list) {
    HistoricVariableUpdate variable = (HistoricVariableUpdate) historicDetail;
    System.out.println("variable: " + variable.getVariableName() + " = " + variable.getValue());
}

4.2 Java代码-5.11版本之后

5.11版本在变量保存方面做了变动,单独创建了一张表ACT_HI_VARINST保存变量,可以通过下面的代码读取变量。参见:Activiti 5.11发布

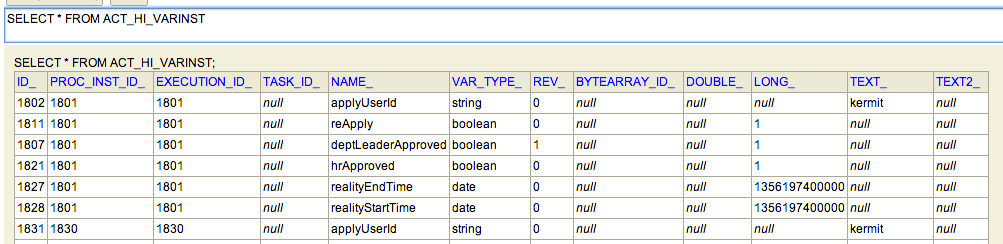

5.11添加的表ACT_HI_VARINST

List list = historyService.createHistoricVariableInstanceQuery().processInstanceId(processInstanceId).list();
for (HistoricVariableInstance variableInstance : list) {
  System.out.println("variable: " + variable.getVariableName() + " = " + variable.getValue());
}

5.只读取表单字段

List formProperties = historyService.createHistoricDetailQuery().processInstanceId(processInstance.getId()).formProperties().list();
for (HistoricDetail historicDetail : formProperties) {
  HistoricFormProperty field = (HistoricFormProperty) historicDetail;
  System.out.println("field id: " + field.getPropertyId() + ", value: " + field.getPropertyValue());
}
