从Activiti Designer5.8升级到5.9遇到的问题

1.罗嗦几句

前几天升级了Activiti Designer 5.9版本,然后发现几个变动,有新功能也有不如人意的变动,因为5.9版本和5.8版本在设计文件上存在很大差异,所以今天也要说明如何从5.8转向5.9版本。

2.Activiti Designer5.9于5.8差异

  • 修复: 5.8版本中Eclipse快捷键(复制、粘帖)被更改为(Ctrl+Insert、Shift+Insert),JIRA参加:http://jira.codehaus.org/browse/ACT-992?focusedCommentId=297621,Activiti社区:http://forums.activiti.org/en/viewtopic.php?f=8&t=2701

  • 新增: 可以快速生成针对流程定义的单元测试类,便于测试设计的流程定义是否能正常运行,So Good;

  • 改动: 5.9版本之前的设计器会创建一个activiti结尾的文件用来设计流程定义,保存时自动创建foo.bpmn20.xml文件和foo.png文件;而5.9版本仅仅只有一个文件,以bpmn结尾,而且保存时不会自动生成foo.png文件v_v。

关于Activiti 5.9的更新内容参见:http://activiti.org/readme.html

3.从5.8版本迁移到5.9

3.1 在5.9版本的流程设计界面中打开5.8版本之前的流程定义文件

  • 把之前的foo.activiti、foo.png文件删除

  • 把foo.bpmn20.xml更改为foo.bpmn,因为bpmn文件的内容和foo.bpmn20.xml一样,只不过扩展名不同罢了

3.2 怎么生成流程图片

这个的确很头大,因为不能自动生成了,所以只能自己手动操作生成图片文件,而且这个操作是必须的,否则部署流程图会出现乱码问题,而且也影响美观(解决乱码问题后,自动生成的图片没有圆角,参考:http://www.kafeitu.me/2012/03/22/workflow-activiti-action.html)。

手动操作方法:用Activiti Designer打开foo.bpmn文件,然后右键选择Export Diagram...,在弹出的对话框中设置图片的参数即可,一般使用默认就可以了。

3.3 怎么打包流程文件

Eclipse切换到Activiti视图,右键项目选择Create deployment artifacts,会自动在项目的根目录下面的deployments文件夹中生成foo.bar文件;

如果有监听器(Listener)或者JavaDelegate实现类还会生成foo.jar文件,包含FooListener等class文件。

4.之前打包流程文件的方法

我们是用ant脚本分模块分文件打包的,每个zip包中包含bpmn20.xml和png图片;所以现在只能先把流程图导出到和foo.bpmn所在的目录,最后再用ant脚本打包。

5.结束语

由原来的foo.activiti变成了foo.bpmn的确是进步,直接编辑最终的bpmn20.xml文件,如果之前需要手动修改bpmn20.xml内容,下次用GUI方式设计流程定义的时候可能会丢失手动添加的内容(有些功能设计器还没有界面操作)。

官方明确表示:不再自动生成图片了;http://forums.activiti.org/en/viewtopic.php?f=8&t=3867

不过大家可以多去这个帖子表达自己的请求:http://forums.activiti.org/en/viewtopic.php?f=8&t=3867&start=0 有可能下个版本能恢复也不一定。

如果有懂Eclipse Plugin开发的可以先把5.9之前的自动生成图片功能加上去。

6.Activiti Designer 5.9之后版本中设置自动生成图片

5.9版本中禁用了自动生成图片功能之后在5.9.2中又恢复了此功能,但是需要配置之后才能使用,配置方式比较简单。

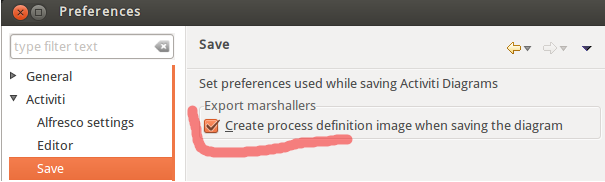

Windows->Preferences->Activiti->Save,勾选复选框,如下图:

Eclipse中设置自动生成图片

7.Activiti Designer 5.9.3中缺失的两个快捷菜单

在官网提供的用户手册中介绍到了两个快捷菜单:“Create deployment artifacts”和“Import BPMN20 file”。

好像是5.9版本就移除了,我一直不用这两项功能所以没注意。

7.1 可能不合理的功能移除:Create deployment artifacts

为什么说可能呢?从两方面解释:

  • 不合理:不能快速打包bar文件了,需要自己手动把资源文件压缩成zip(bar就是zip文件);尤其是5.9之后不能想5.9之前那样自动生成bpmn20.xml文件,不过读者可以参考手动打包:如何打包Activiti的流程及图片文件
  • 合理:从开始使用Designer我就觉得这是一个很鸡肋的功能,因为默认是把整个项目中设计的所有流程都打包到一个文件中,不能部分打包。在实际使用中都是一个一个流程设计的,打包流程资源文件肯定是分开的,一个模块打包一个bar文件,这样在部署应用之后只要部署单个流程就可以了,而不是每次都把所有的流程都部署一遍。

7.2 合理的功能移除:Import BPMN20 file

说合理是因为5.9版本之前因为存在.activiti文件,此功能就是通过bpmn20.xml转换为.activiti文件;但是在5.9中已经抛弃了.activiti文件而用bpmn代替,可以接受。

不过有些人可能会需要这两项功能,论坛也有人提出了这个疑问,同时我也提交了JIRA希望还原这两项功能。

8.更新记录

  1. 2012-05-19Fixed:已经在5.9.2版本修复次不能自动生成图片问题;JIRA:https://jira.codehaus.org/browse/ACT-1210

  2. 2012-05-25Bug:安装了5.9.2版本插件之后在JAVAEE视图不能显示项目列表,JIRA:https://jira.codehaus.org/browse/ACT-1227

  3. 2012-05-27Bug:流程的标签定位不正确问题,JIRA:http://jira.codehaus.org/browse/ACT-1233,因为重复报告已被关闭:http://jira.codehaus.org/browse/ACT-1200
